ご家庭の中でラックや棚を置きたい!けれども中々思うようなサイズやデザインが無いと感じている方もいらっしゃるのではないでしょうか?

丈夫で長持ちするだけでなく、見た目や形状にもこだわりたいですよね?

我が家では・・・

妻

玄関先に生ごみ処理用のキエーロ置き場が欲しいわ

あすまいも
あすまいも

僕は置き配用の宅配物を置く場所をつくりたいんだよなぁ。

2段くらいの棚かロッカーを探してみようか。

となり既製品で要望をかなえられる棚やロッカーを探してみる事になりました。

しかし中々思うようなサイズ、形状のものが見つかりません。

そこで・・・

あすまいも
あすまいも

無ければ自分でオリジナルのラックを作っちゃおう!

という事で今回スペーシアパイプを使ったオリジナルの棚づくりに挑戦する事になりました。

作った感想をズバリ先に言うと今回製作するような棚、ラック程度であれば設計に関する特別な知識が無くDIYに自信が無い方でも製作する事が出来ます

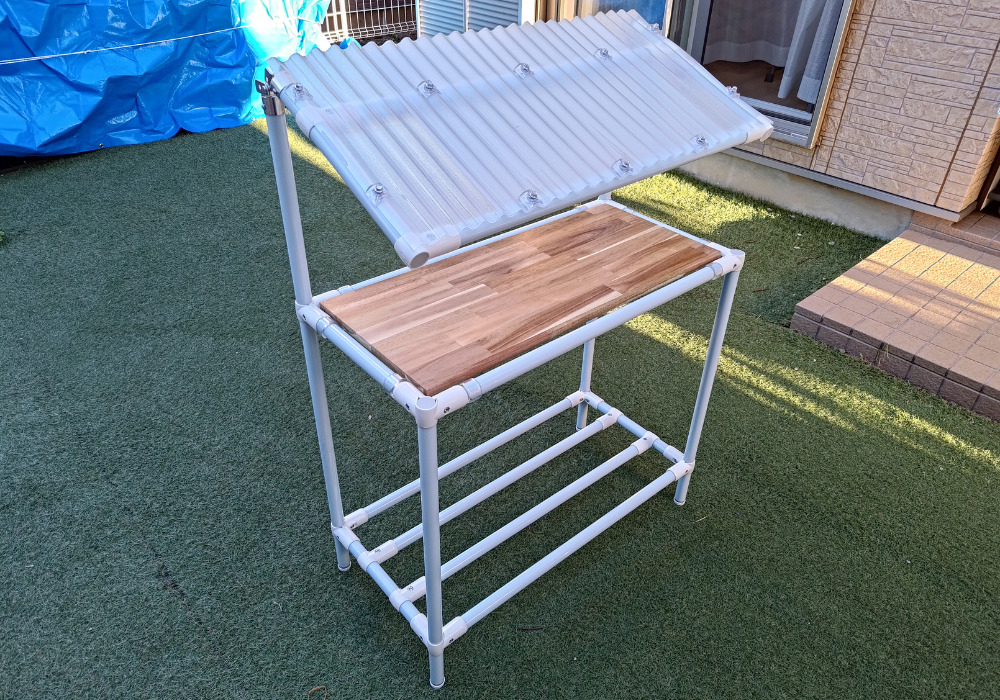

↓完成品はこれです。

設計から部材購入、製作まで丁寧に解説していきますのでオリジナルラックの製作に興味がある方の参考になればうれしいです。

スペーシアパイプとは
  • 鋼管にプラスチックを密着被覆したもので防塵効果があり耐候性、耐久性に優れ屋内だけでなく屋外でも使用する事ができる
  • パイプの直径は28㎜(一部19㎜)
  • 豊富なジョイントと組み合わせる事で様々な形状の製品が製作可能
  • 自宅のインテリアとしてもおしゃれなパール系カラーもあり
  • 公式ショップ(スパクリショップ)であれば100mmから1mm単位で長さを指定し購入可能
あすまいも
あすまいも

ご自宅のスペースにピッタリのサイズで製作できて設計から自分で行うので愛着も沸きますよ!

スペーシアパイプはホームセンターのコーナン、ジュンテンドーか公式ショップ(スパクリショップ)で購入する事が可能ですがおすすめは公式ウェブショップ(スパクリショップ)での購入です

この記事でわかる事
  • 公式ウェブショップ(スパクリショップ)での購入がおすすめな理由
  • 設計する際のポイントについて
  • 組み立ての注意点やポイントについて
  • かかった費用、作ってみた感想について
  1. スペーシアパイプはパイプとジョイントの種類が豊富
    1. パイプのカット次第でミリ単位の長さ調整が出来る
    2. パイプはお洒落なパール系の色も用意されている
    3. ジョイントの種類が豊富で様々な形が作れる
  2. スペーシアパイプを買うなら公式ウェブショップがおすすめ!
    1. 公式ショップを使うメリット
    2. 公式ショップを使うデメリット
  3. オリジナルの棚を作る!設計図は寸法、形状を正確に書ければOK!
    1. 設置場所の外寸法から出来上がりのサイズを決める
    2. 設計図は方眼紙に描くのが簡単でおすすめ
    3. 正確に描けば図面から寸法を割り出す事も出来る
    4. パイプの長さは基準寸法(外寸法)からジョイント寸法を引いて求める
    5. ジョイントとパイプの必要数を表にまとめて漏れを防ぐ
    6. 補足:どうしても設計が難しく感じる場合は作例を参考にしてみよう
  4. いよいよ製作!使用する工具は少なく組み立ては簡単!
    1. まずは商品の確認と道具の準備
    2. 組み立ては面を意識する!
  5. 感想:組み立ては簡単で剛性感も問題なし!
    1. ジョイントはパイプをはめ込むだけなので組立ては簡単
    2. ジョイントは部材に劣化が見られたら交換
    3. 価格は既製品と比べると割高ではあるが価格以上の満足感がある
  6. まとめ:設計の経験や知識がなくてもオリジナルラックの製作は出来る!

スペーシアパイプはパイプとジョイントの種類が豊富

パイプのカット次第でミリ単位の長さ調整が出来る

既製品と違いパイプの長さを調整する事で好みの寸法で製作する事ができます。

パイプはパイプソーでカットできますしパイプカッターがあれば切り口が斜めにならず正確にカットする事も可能です。

また、公式ショップ スペーシア公式【スパクリショップ】であれば注文時に100mmから3000mmまで1mm単位で長さを指定する事が可能です。

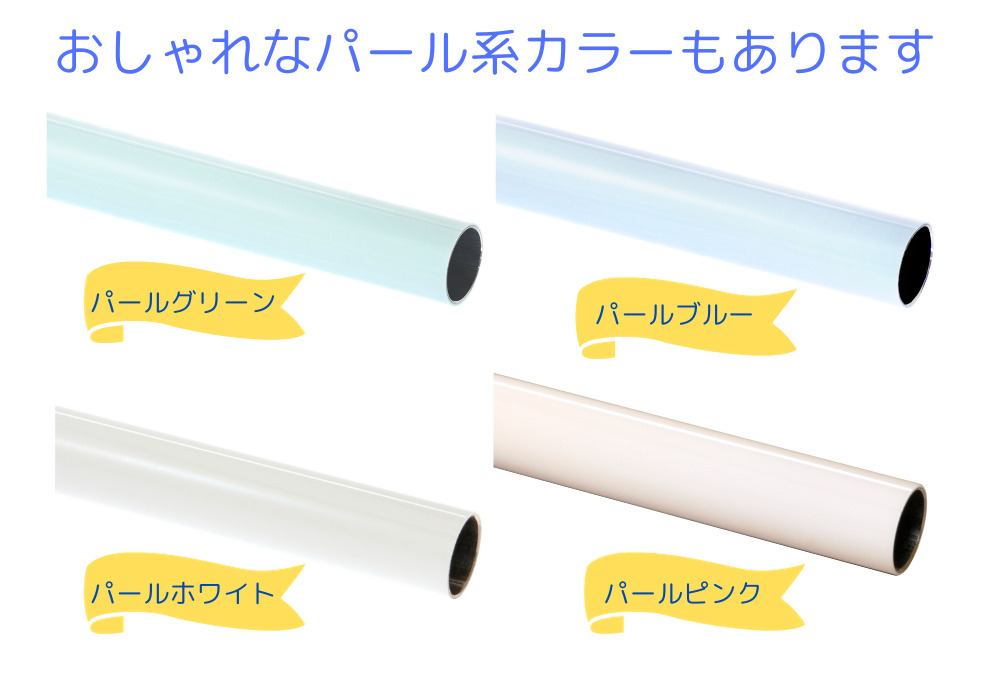

パイプはお洒落なパール系の色も用意されている

パイプというと白や黒、グレー、鉄の色が多いイメージですよね。

今回ご紹介のスペーシアパイプであれば、標準的な色の他に目立つ蛍光色、パール系のパステルカラーまで選択肢が広く用途や使用場所の雰囲気に合わせた色を選択する事が可能です。

ジョイントの種類が豊富で様々な形が作れる

ジョイントはメタルジョイント、プラスチックジョイント、ユニプラジョイント、ユニプラ・ライトジョイントの4種類があります。

名称特徴

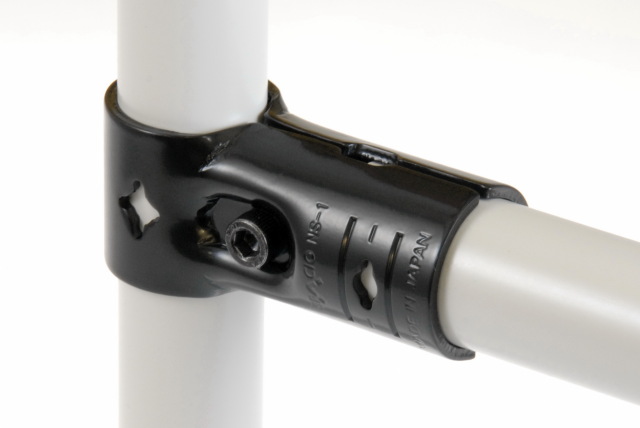

メタルジョイント
・丈夫で頑丈
・接合強度が高い
・六角レンチ一本で組み立て可能
・取り外しが自由で再利用が可能

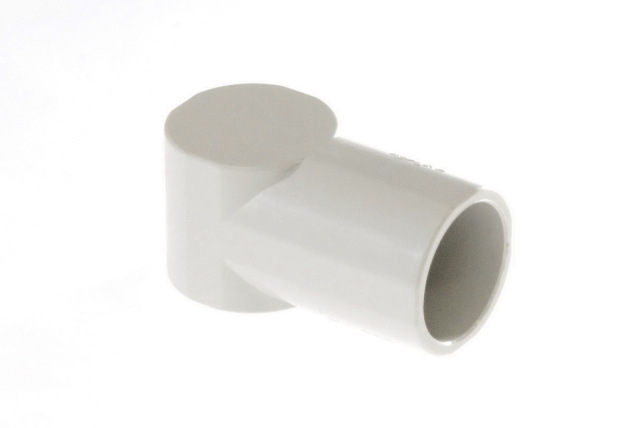

プラスチックジョイント
・安価で軽量
・錆びない
・接着液が乾燥するまで放置する必要がある
・一度接着すると取り外しできない
ユニプラジョイント
・専用スパナ一本で組み立て可能
・ネジ式なので組み立てが簡単
・取り外しが自由で再利用が可能

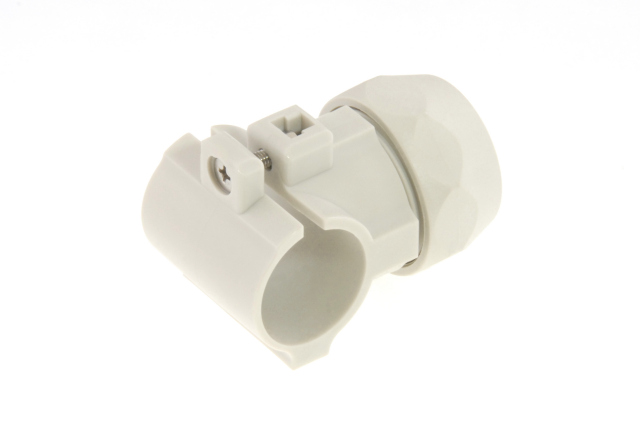

ユニプラ・ライトジョイント
・六角レンチ一本で組み立て可能
・取り外しが自由で再利用が可能
・軽量で美観性に優れている
・締め過ぎに注意が必要

また各ジョイントの主な特徴を比較すると下記のようになります。

名称強度再利用価格
メタルジョイント
引抜強度、ズレ強度
約880N(90kgf)
×
プラスチックジョイント
具体的に明記なし
×
ユニプラジョイント
引抜強度240N(24.5kgf)
ズレ強度300N(30.kgf)
ユニプラ・ライトジョイント
引抜強度、ズレ強度
196N(20kgf)

そしてジョイント以外にも純正部品として様々な接続パーツが用意されています。

あすまいも
あすまいも

今回は価格が比較的安価で組直し可能なユニプラ・ライトジョイントを使用しました

スペーシアパイプを買うなら公式ウェブショップがおすすめ!

現在スペーシアパイプは店舗であればホームセンターのコーナンもしくはジュンテンドーで購入する事が可能です。

ネットでは公式ショップ(スパクリショップ)で購入する事が可能です。

どこで買うのがおすすめかと聞かれたらズバリ、公式ショップ スペーシア公式【スパクリショップ】で買うのがおすすめ!と答えます。

メリット
  • 店舗より価格が安い
  • じっくり考えながら注文できる
  • パイプは1mm単位でほしい長さを買える
  • 在庫切れの心配が少ない
  • パール色は公式ウェブショップのみで購入可能
デメリット
  • 送料がかかる
  • 届くまでに数日かかる

次項でメリットとデメリットについて詳しく解説していきます!

公式ショップを使うメリット

メリット1:店舗より価格が安い

関東地方のコーナンで価格を調査しましたがパイプ、ジョイント共に公式ウェブショップの方が安い事が分かりました。

今回私が公式ウェブショップで購入したジョイントとパイプを店舗で購入したと想定して価格を比較してみました。

項番種別型番/長さ数量公式ウェブショップ価格店舗価格
1メタルジョイントNSJ-7N1¥726¥877
2ユニプラ・ライトジョイントKJ-28¥4,064¥5,080
3ユニプラ・ライトジョイントKJ-18¥2,216¥3,056
4クリアコートパイプ700mm10¥3,540¥3,780
5クリアコートパイプ296mm4¥600¥784
6クリアコートパイプ1050mm2¥1,062¥1,314
7クリアコートパイプ100mm1¥51¥196
8クリアコートパイプ354mm2¥358¥500
合計金額¥12,617¥15,587
店舗価格のパイプは長さの近いもので金額を算出
店舗価格のパイプは標準タイプの価格
2023年10月に調査した価格となり時期や状況により変動する可能性があります

調査の結果、「2,970円」公式ウェブショップ(スパクリショップ)の方が安いという結果になりました。

調査した店舗にはクリアコートパイプが無く、標準パイプのみ販売されていました。

よって店舗価格のパイプは標準パイプを元に算出しています。

ちなみに標準パイプよりクリアコートパイプの方が価格は高くなります。

またこの表にはパイプ、ジョイント以外のフックやアジャスター等のパーツは含んでいません。

それらを勘案すると更に価格差は広がる可能性があります。

公式ショップ スペーシア公式【スパクリショップ】で購入する場合は別途送料がかかりますが、送料を差し引いても公式ウェブショップ(スパクリショップ)の方が安く購入できる事になります

※送料:2,999円以下 825円、3000円以上は1650円

メリット2:じっくり考えながら注文できる

オリジナルで作成するのでジョイント数や種類、パイプ長さ等気にするポイントがいくつもあります。

図面や部品表をよく確認しながら注文する事が可能なため、過不足や誤りを防ぐ事が出来ます。

メリット3:パイプは1mm単位でほしい長さを買える

店舗で購入する場合は600mmや1500mm等決まっている長さの物を購入して目的の長さにカットする必要があります。

またカットした分もうまく組み合わせて使えれば良いのですが、余りとなってしまう事もあります。

しかし公式ウェブショップではパイプの長さを1mm単位で指定して購入する事が出来ますよ!

もちろん金額も指定した長さの分だけ支払うので無駄がありません。

メリット4:在庫切れの心配が少ない

店舗で購入する場合は実際にお店に行ってみて目的の部材を探すことになりますが、売り切れてしまっていたりお店によって扱っておらずなかなか部材がそろえられない、という事も考えられます。

しかしウェブショップであればカタログにあるものであれば購入可能ですし、現行販売されている商品であれば在庫切れの心配も少なく部材調達はストレスなく進める事が出来ます。

メリット5:パール色は公式ウェブショップのみで購入可能

パール色があるクリアコートパイプは店舗では取り寄せ含め取り扱いが無い商品で公式ウェブショップでのみ購入する事が可能です

パール色はパステルカラーで屋内外問わず自宅の内装、インテリアとも合わせて使えそうなお洒落な色合いになっています。

あすまいも
あすまいも

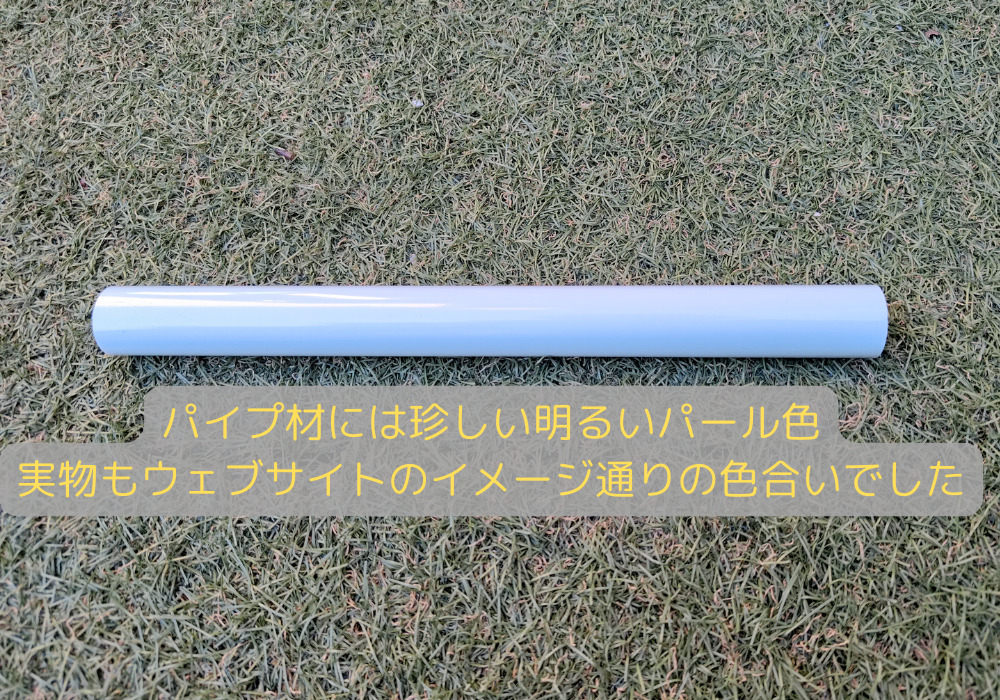

今回パールブルーを注文しましたが設置した玄関口も明るい雰囲気になり満足しています

クリアコートパイプがスパクリショップのみで購入出来る事はサポートの方に問い合わせをして確認しました。

今後スパクリショップ内でも明記されるかもしれません。

公式ショップを使うデメリット

デメリット1:送料がかかる

公式ウェブショップで購入した場合は送料が発生します。

商品代金(税込み)送料(税込み)
2,999円以下825円
3,000円以上1650円
送料について

しかしメリット1で挙げたように部材、パイプやジョイントが店舗で購入するより価格が安いので、ある程度の物量であれば送料を支払ったとしてもお得になるケースも十分あり得ます

デメリット2:届くまでに数日かかる

公式ウェブショップには

通常、ご入金または与信の確認がとれた後、3営業日後に発送いたします。
代金引換の場合、ご注文確認後、3営業日後に発送いたします。
土日祝日定休日、及び営業日の15時以降に頂いたご注文は、翌営業日の受注とさせて頂きます。

公式ショップ スペーシア公式【スパクリショップ】

とあります。

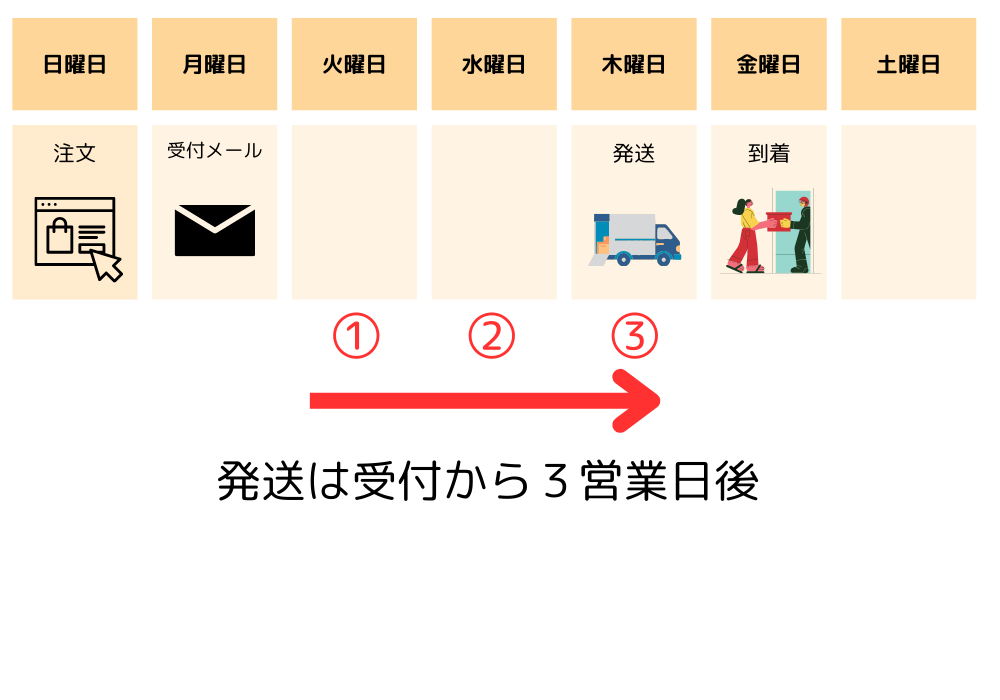

私は今回休日の日曜日に注文を行ったため月曜日受付となり木曜日発送で金曜日到着となり、注文してから5日後に受け取る事ができました。

急ぎでなければ問題ないのですがAmazonのように注文して翌日に届く、というようなスピード感ではありません。

オリジナルの棚を作る!設計図は寸法、形状を正確に書ければOK!

今回制作するラックレベルであれば難しい設計の知識が無くても制作することができます

手順を解説していきますね!

今回の設計は

外寸法決定 → 設計図の作成 → ジョイントの決定 → パイプ長さの決定

の順で進めていきます。

設置場所の外寸法から出来上がりのサイズを決める

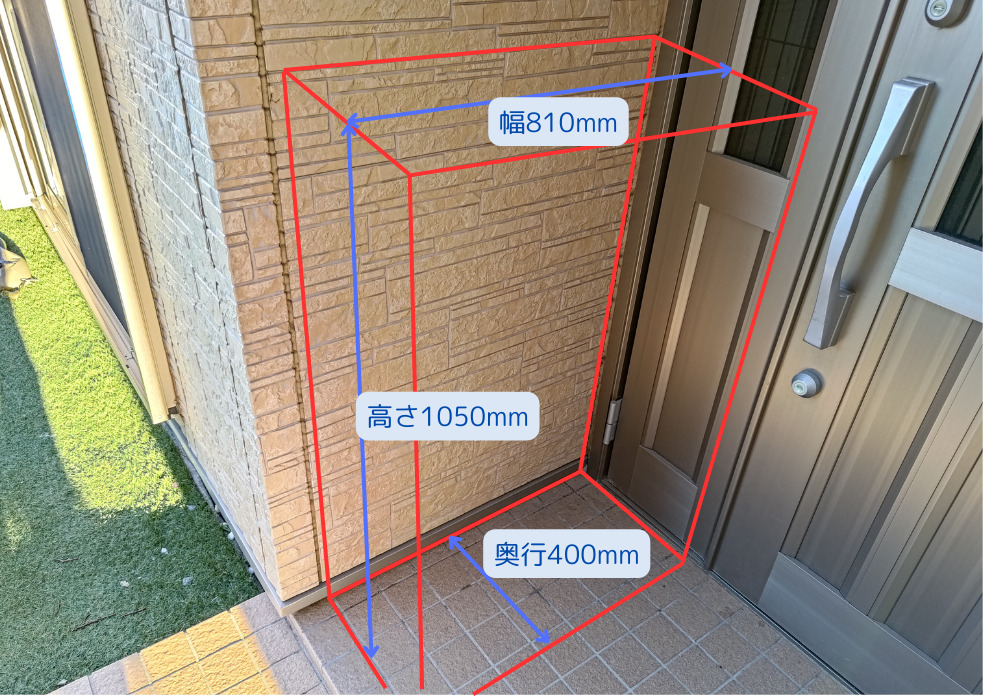

実際の設置場所で測定し製作するラックの大きさを決めます。

特に今回の場合は外寸法をしっかり決めておけないと玄関ドアの開閉に干渉する可能性があったため、ここはしっかり確認しました。

外寸法が決まったら図面に描き起こしていきます。

設計図は方眼紙に描くのが簡単でおすすめ

設計図を作ると言われると難易度が高く感じるかもしれません。

しかし専用のCADソフトが無くても今回のようなラック程度なら方眼紙があれば十分です

キレイに細かく書き上げる事よりも寸法を正確に、形状をわかりやすく描く事が重要です。

あすまいも
あすまいも

私はB4サイズの方眼紙にフリクションボールペンで書きました

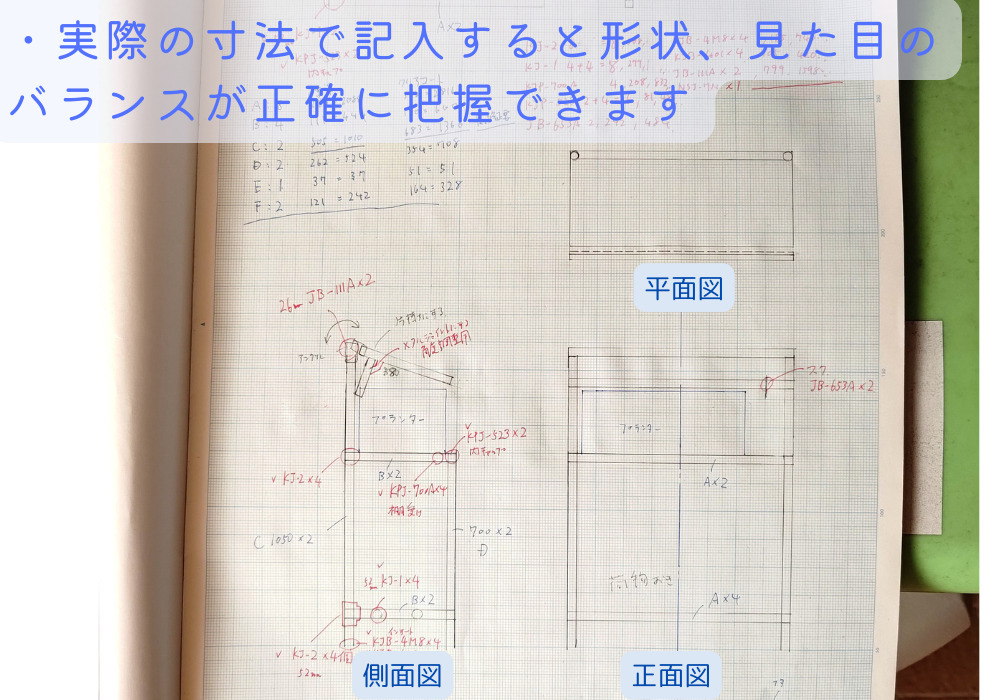

方眼紙の1マス(1mm×1mm)を1cm×1cmと縮尺を決めて実際の寸法で記入しましょう。

縮尺を決めて実際の寸法で記載する事で見た目のバランスを正確に把握する事が出来ます。

製図のルールや決まりは知らなくても、実際の寸法で正面図、側面図、平面図(上から見た図)でまずは思っている形を描いてみて見た目のバランスを調整し、

  • ジョイントの種類
  • ジョイントの数

を決めましょう。

あすまいも
あすまいも

寸法を正確に描く事で「思っていたより背が高くなりバランスが悪そうだな」など気が付く事ができますよ!

図面の段階で納得するところまで詰める事ができれば、作った後に思っていたのと違う、サイズが合わないといったガッカリトラブルを未然に防ぐ事もできます。

正確に描けば図面から寸法を割り出す事も出来る

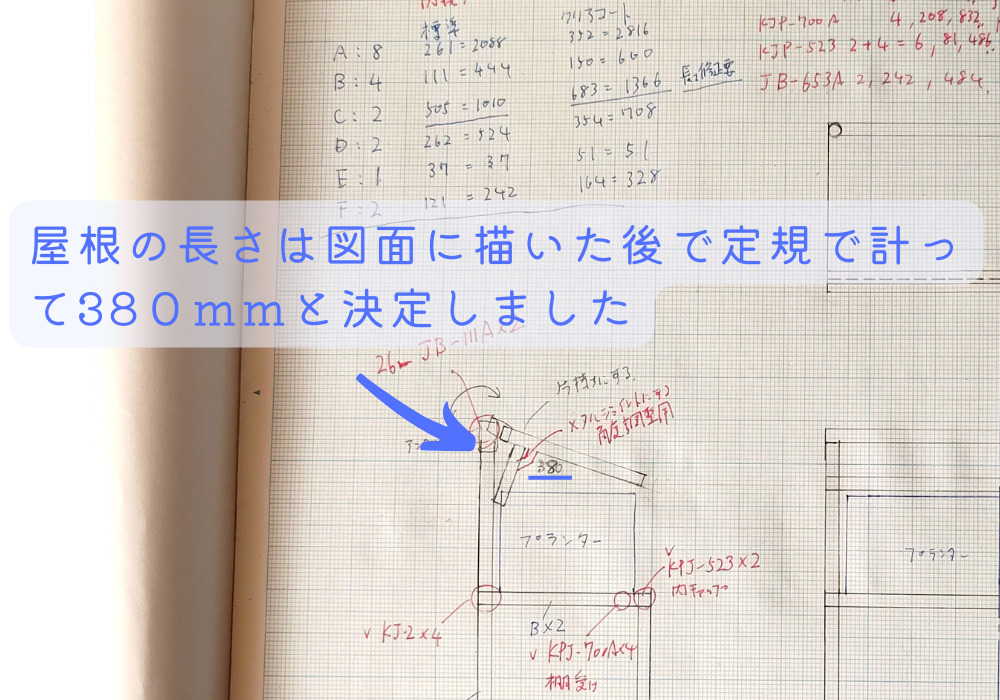

今回キエーロ用プランターの上に屋根を付けるのですが、屋根はヒンジを付けて斜めで止まるようにしたいと考えていました。

実際に図面に丁度良いと思う角度で書いた後、定規で長さを測って380mmと決める事ができました。

難しい計算で算出するより実際に図面で引いてみて定規で測った方が容易に寸法を決目られる場合もあります。

そのためにも正確に図面を描いてみる事が重要なんです

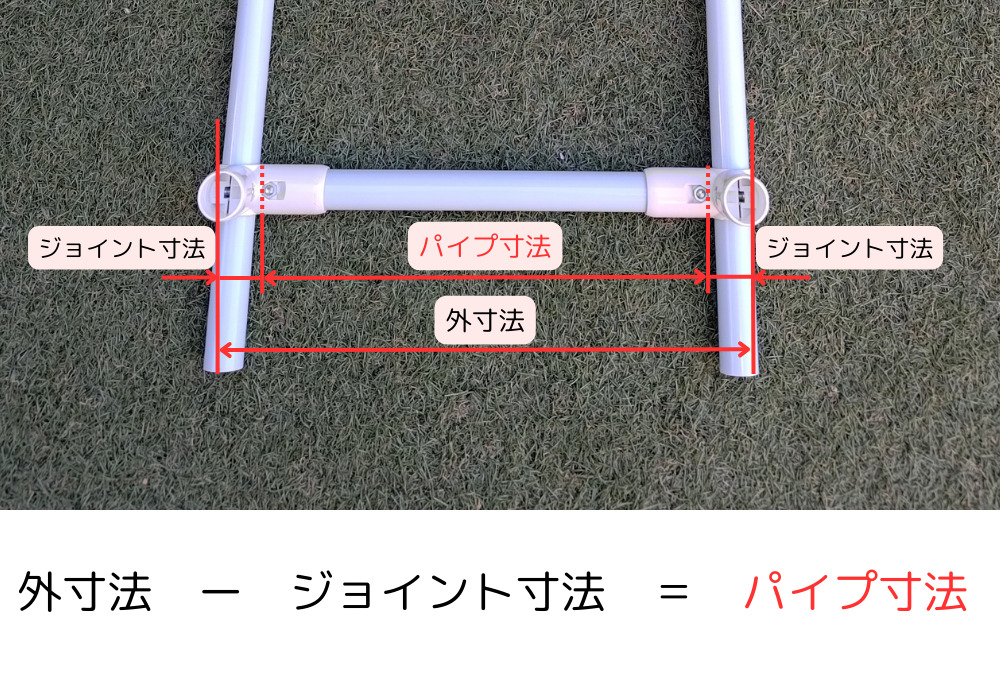

パイプの長さは基準寸法(外寸法)からジョイント寸法を引いて求める

図面で寸法とジョイントが決まったらパイプの長さを求めます。

パイプの長さは基準となる外寸法からジョイントの長さを差し引けばパイプの寸法となります。

ジョイントの寸法については公式ショップスペーシア公式【スパクリショップ】の各ジョイントのページに図面で記載されています。


スペーシア公式【スパクリショップ】

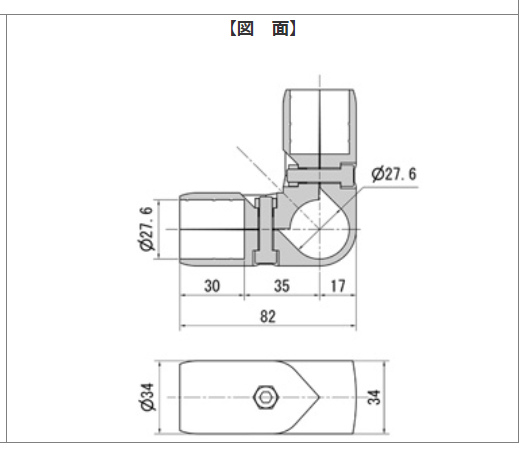

上記はユニプラ・ライトジョイントのKJ-2の図面ですが35+17で52mmがジョイント寸法となります。

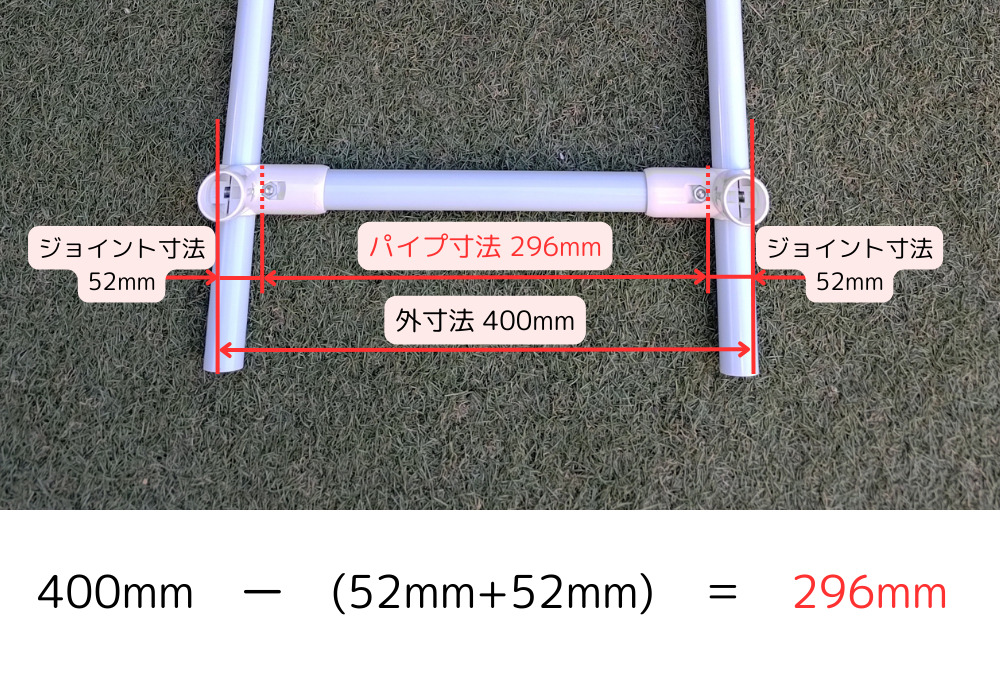

外寸法が400mmでKJ-2を2個使用する場合のパイプ寸法は

400 ー (52+52) = 296mm

となります。

あすまいも
あすまいも

考え方が分かってしまえばパイプ寸法の計算は難しくありませんよ

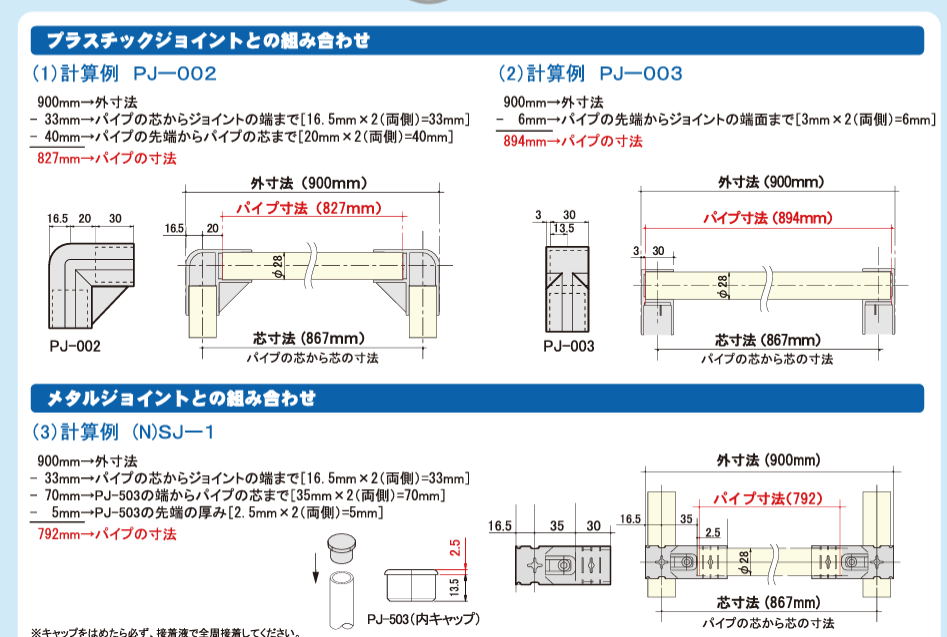

パイプ寸法の計算方法については公式ショップ スペーシア公式【スパクリショップ】の個人のお客様向けカタログ「つくってみよう!スペーシア」にも記載されています。

スペーシア公式【スパクリショップ】

ジョイントとパイプの必要数を表にまとめて漏れを防ぐ

発注漏れと選定誤りが起こらないように必要となるパイプ、ジョイント、その他付属品を表にまとめます。

オリジナルの製品なのであなた以外誰も過不足、誤りに気付く事は出来ません!

ここはしっかりまとめて確認しましょう!

項番種別型番/長さ(mm)名称数量価格
1メタルジョイントNSJ-7N角度調整用1¥726
2ユニプラ・ライトジョイントKJ-2中間コーナー用8¥4046
3ユニプラ・ライトジョイントKJ-1T字・L字接続用8¥2216
4クリアコートパイプ700パールブルー10¥3540
5クリアコートパイプ296パールブルー4¥600
6クリアコートパイプ1050パールブルー2¥1062
7クリアコートパイプ100パールブルー1¥51
8クリアコートパイプ354パールブルー2¥358
9その他KJP-700A棚受け・コーナー用4¥832
10その他KJP-523内キャップ4¥324
11その他JB-653Aフック2¥484
12その他KJB-4M8インサート4¥740
13その他KJB-401アジャスター4¥420
14その他JB-111Aヒンジ金具2¥1598
15その他KJB-403アウターゴム1¥208
合計¥17,223
部品リスト

リストが完了したら公式ショップ スペーシア公式【スパクリショップ】で注文しましょう!

補足:どうしても設計が難しく感じる場合は作例を参考にしてみよう

公式ショップ スペーシア公式【スパクリショップ】にはスペーシアパイプを使用した作品例も多数掲載されています。

どのジョイントが良いか決められない、など設計で困ったら一度作例を眺めてみて設計のヒントにしてみましょう。

あすまいも
あすまいも

思いがけないアイデアや形状をひらめくきっかけにもなりますよ!

いよいよ製作!使用する工具は少なく組み立ては簡単!

まずは商品の確認と道具の準備

商品が届いたらいよいよ製作に取り掛かります。

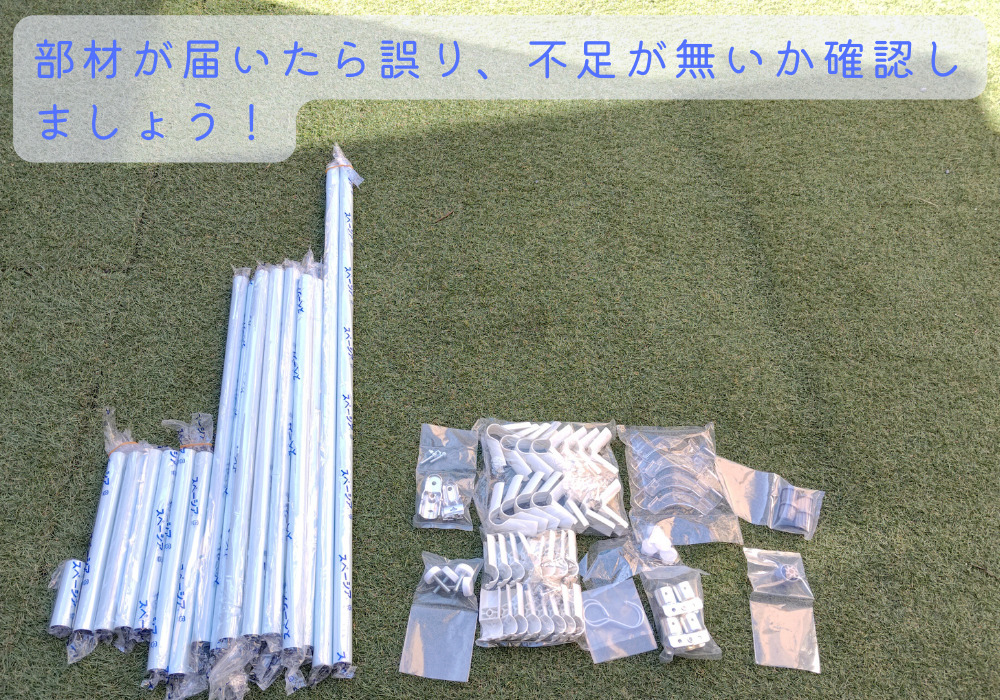

まずは商品を広げて部品の過不足が無いか確認しましょう。

ちなみに今回の組み立てでは

  • 六角レンチ
  • 電動ドライバー
  • プラスチックハンマー

を使用しました。

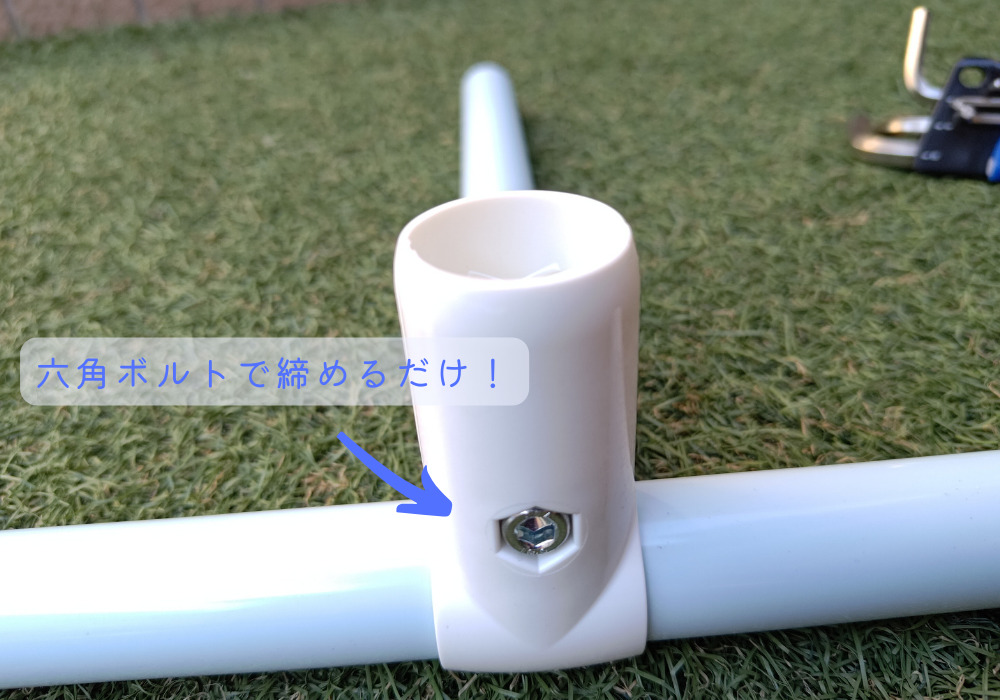

ユニプラ・ライトジョイントは六角レンチがあれば組み立て可能ですが、ジョイントが樹脂のため割れないように締めすぎには注意必要です。

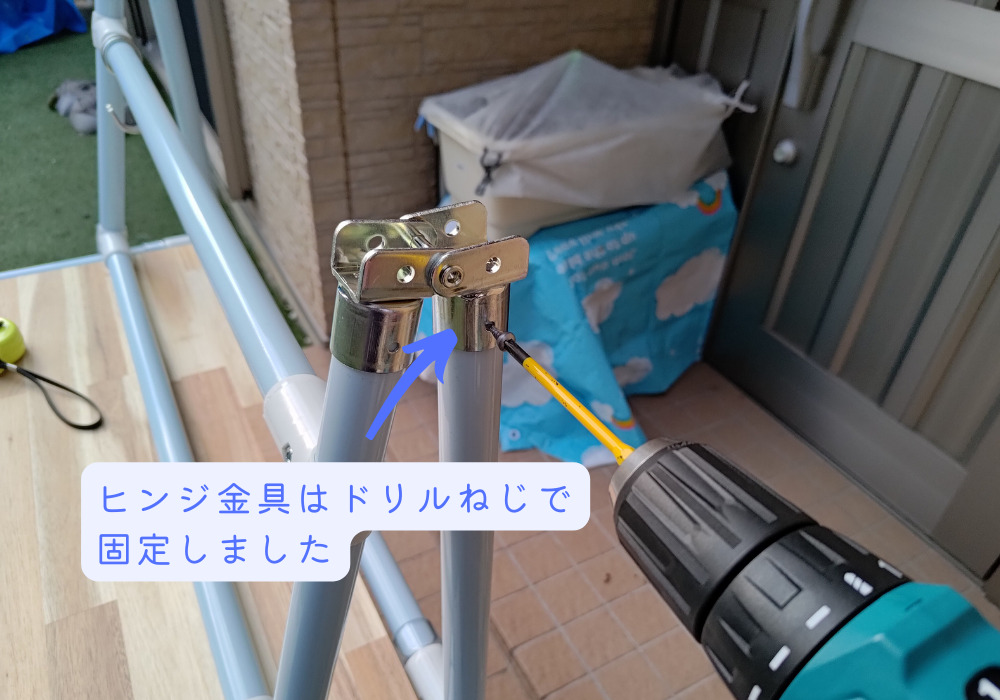

今回屋根の部分の取付にヒンジ金具を使用するためドリルねじで固定する必要があり、電動ドライバーも使用しました。

ブラスチックハンマーは足につけるインサートの打ち込み用です。

あすまいも
あすまいも

おすすめの電動ドライバー、DIY工具については別記事にまとめていますのでよろしければ参考にしてみてください。

組み立ては面を意識する!

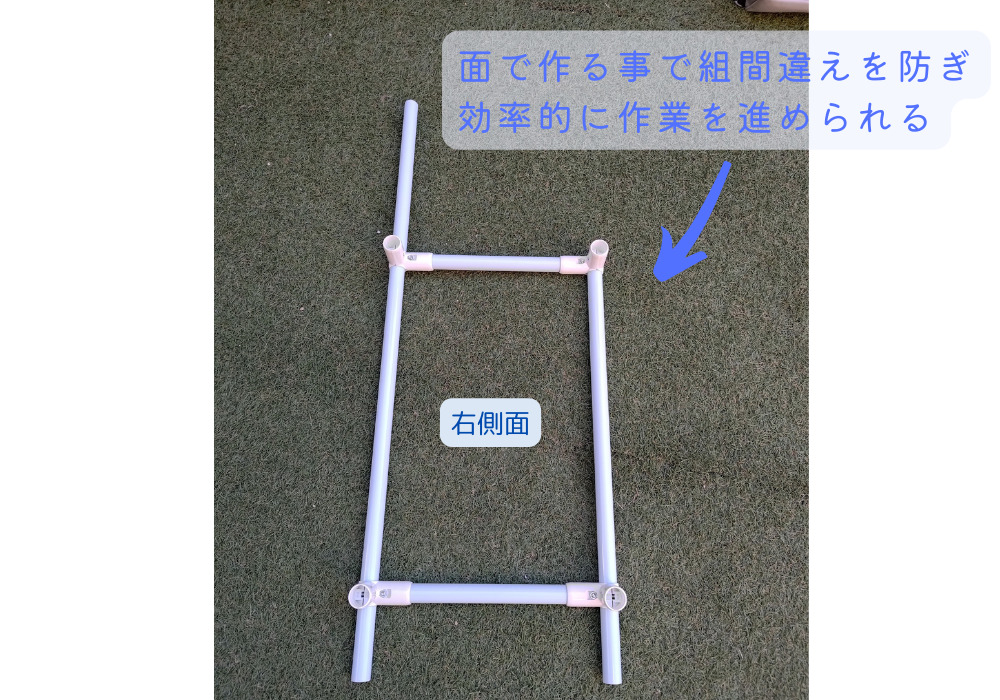

今回は左右の側面をそれぞれ組み立ててからパイプで連結しました。

面ごとで組み立てる事で組間違えを防ぎ効率的に進める事が出来ます。

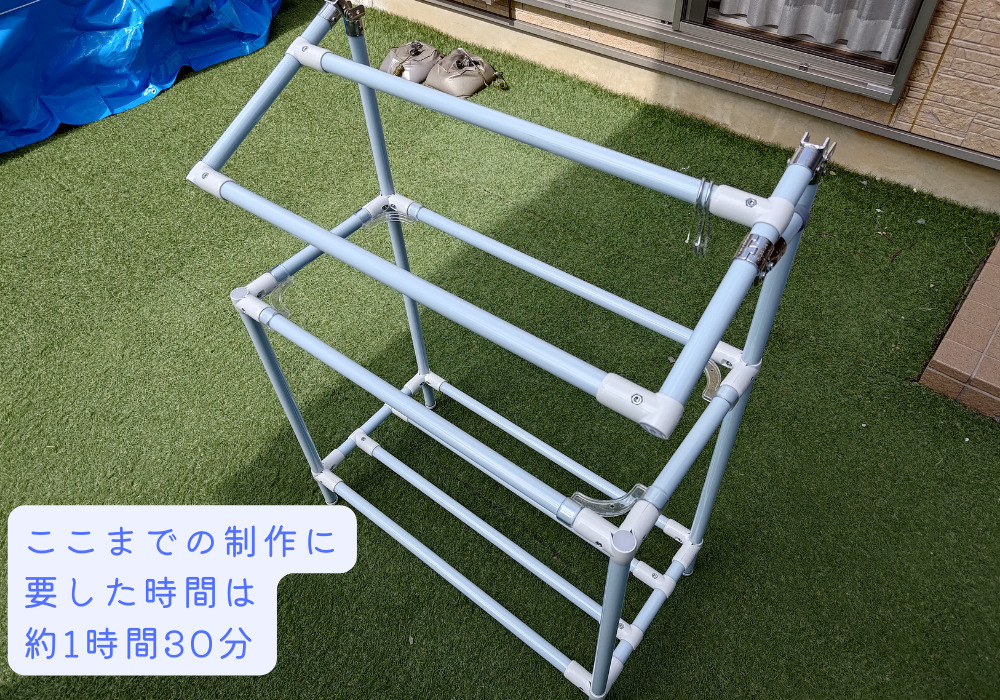

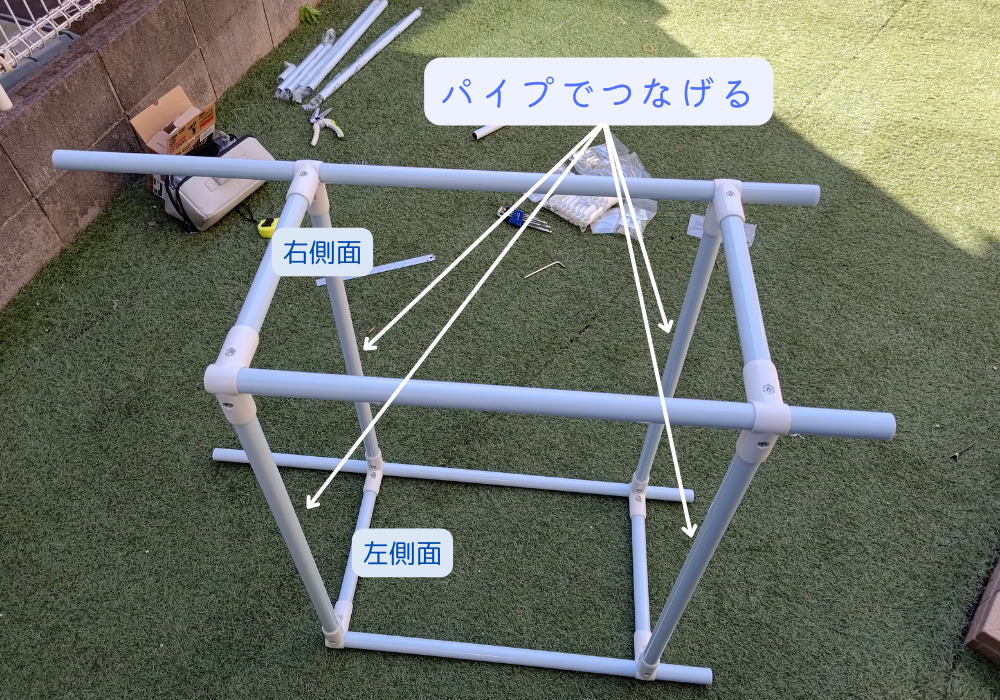

左右の側面を組み上げたらパイプで繋げます。

あすまいも
あすまいも

ここまで出来るとほぼ完成形になってきました

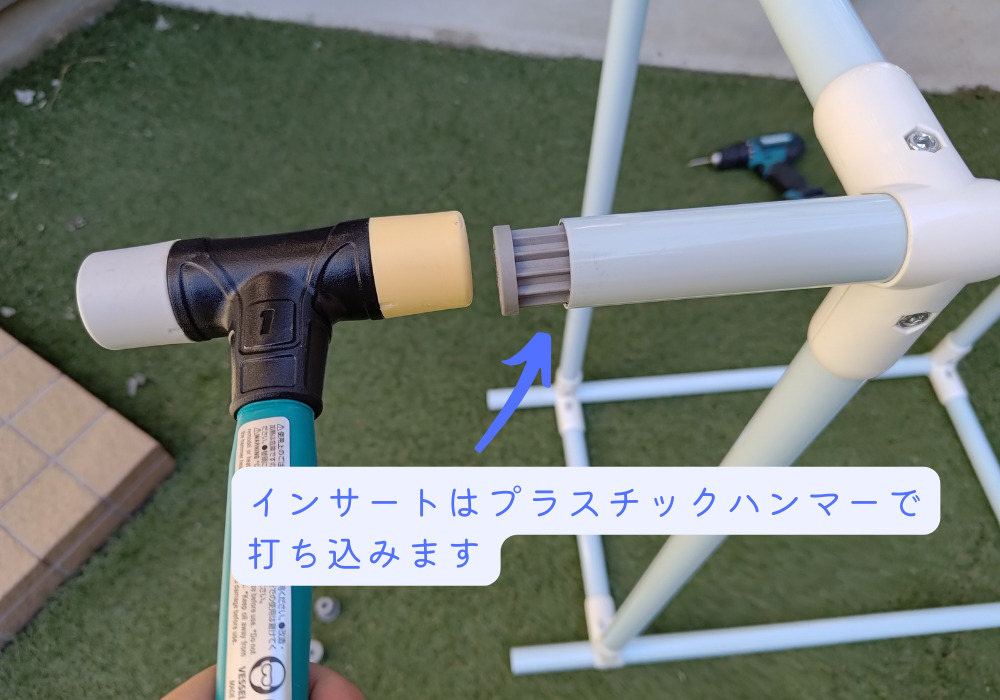

足にはインサートを打ち込み、アジャスターを取り付けました。

屋根部分も同じようにパイプとジョイントで製作してヒンジ金具で連結させます。

およそ1時間30分程で今回注文した部材の組み立ては完了しました。

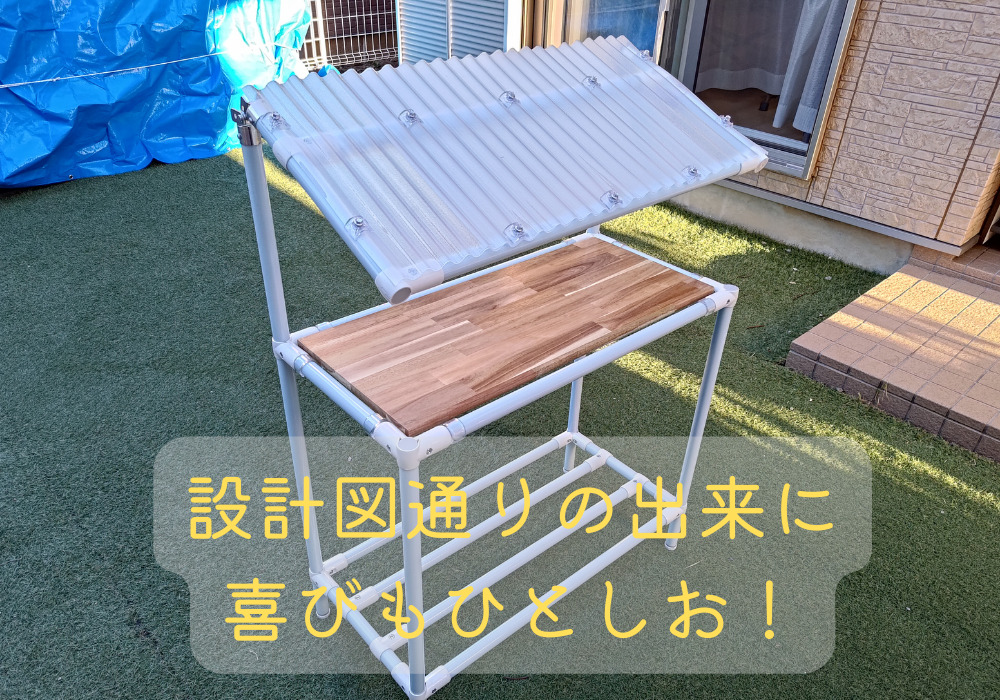

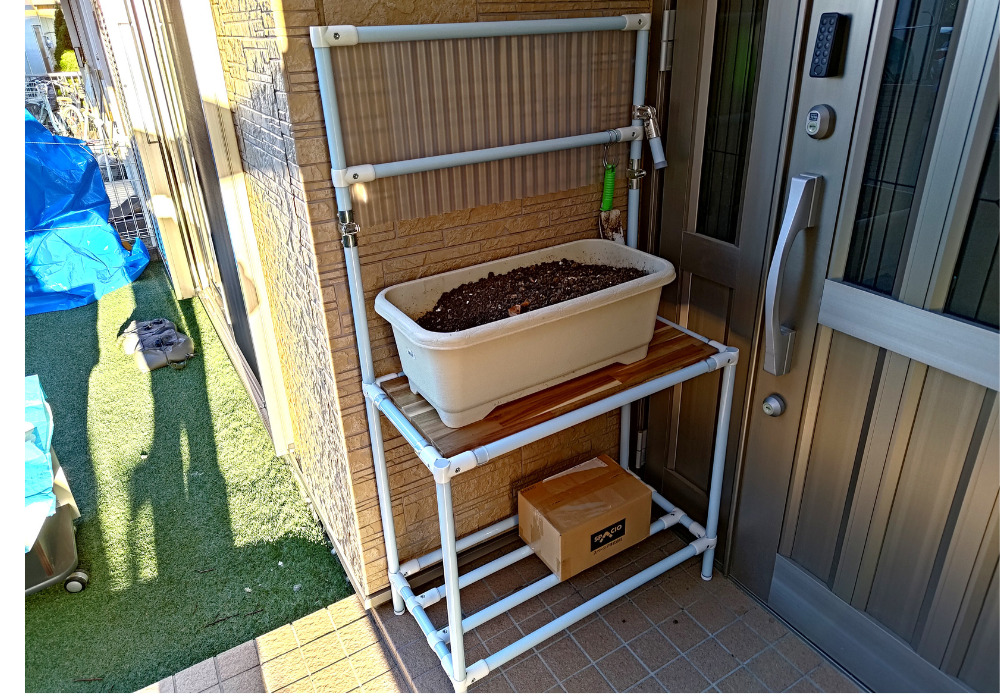

別途用意した棚板と屋根の波板を取り付けて完成です。

棚板はアカシア材にアクリルニスを塗って防水加工をしています。

棚板への防水加工は下記の記事でも解説していますのでよろしければ参考にしてみてください。

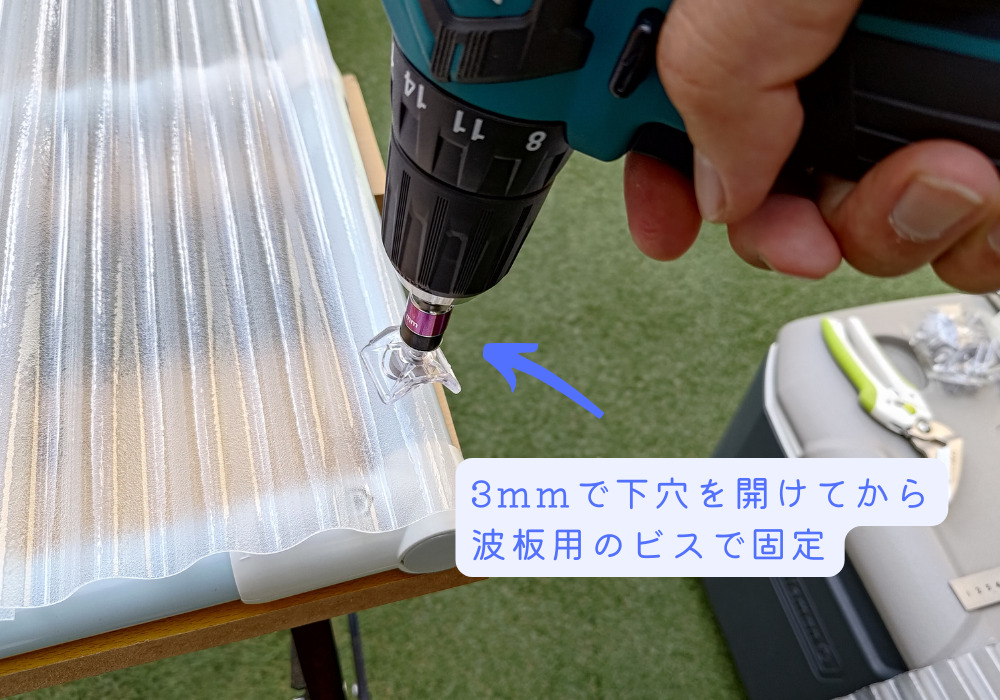

屋根の波板は3mmのドリルで下穴を開けて波板用のビスで固定しました。

感想:組み立ては簡単で剛性感も問題なし!

ジョイントはパイプをはめ込むだけなので組立ては簡単

組み立てに関しては特に難しい事は無く簡単に組み立てる事が出来ました。

注意点としてはボルトを締めすぎてジョイントが割れないように気を付ける必要がありますが、今回の製作で割れる事はありませんでした。

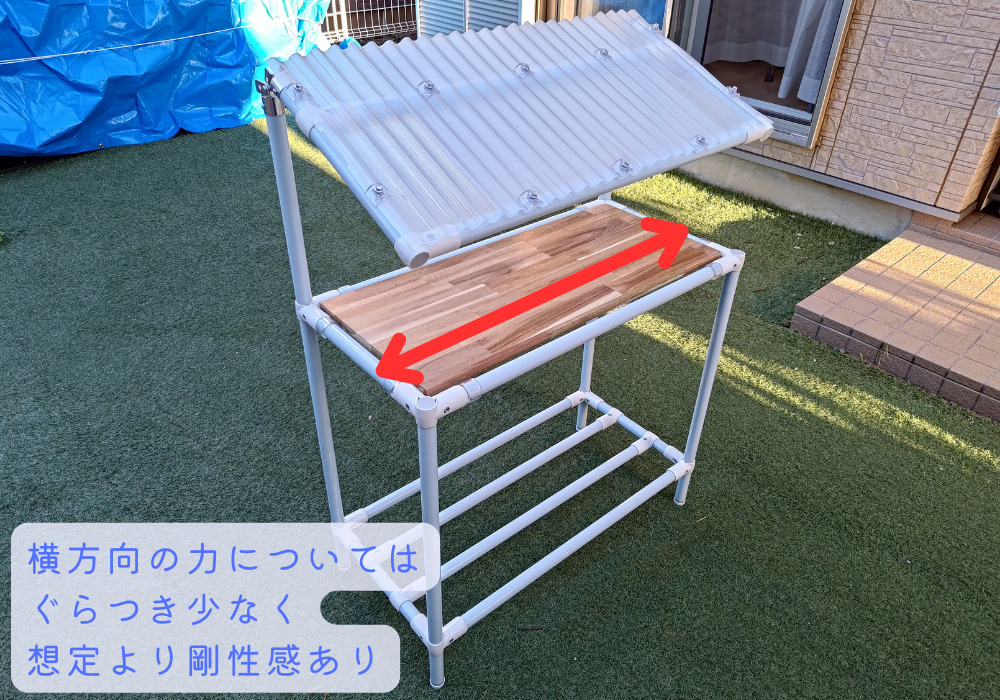

また樹脂ジョイントなので横方向のゆがみや剛性感が気になっていましたが、横方向の力を加えると多少動きますが個人的には思っていた以上にしっかりしている印象でした。

重さのあるプランターを載せても特に不安は感じません。

ラック自体の重量は約8.5kg(棚板、波板除く)で持ち上げた印象は大きさの割に軽く感じました。

ジョイントは部材に劣化が見られたら交換

樹脂ジョイントの耐候性が気になりサポートの方に問い合わせてみましたが、ユニプラ・ライトジョイントの素材はナイロンが主となっており、ナイロンは樹脂の中でも耐候性は中位と言われているのでジョイントは消耗品として扱い樹脂やボルトに劣化が見られたら交換を、との事でした。

確かに樹脂である以上メタルジョイントのような耐久性が望めないのは仕方ないですね。

あすまいも
あすまいも

劣化具合についてはこれから使っていきながら変化があるようであれば改めて記事を更新させて頂きます

価格は既製品と比べると割高ではあるが価格以上の満足感がある

今回の製作に関する費用をまとめてみました。

項目金額
スパクリショップ注文部材一式¥17,223
送料¥1,650
棚板¥2,079
波板¥1,025
合計¥21,977
製作費内訳

既製品のガーデン用ラックが1万円以内で買えるものも多いので、そちらと比べてしまうと価格面では割高感は否めません。

しかし今回のような形状、色合いのラックは既製品では見つかりませんでしたし、我が家の玄関サイズに合ったオーダーメイドと思えば高い買い物をしたという気持ちはなく、我が家にピッタリサイズの納得する物が作れたという満足感が非常に大きいです。

なにより設計から自分で行い作り上げたものは愛着も沸きますし完成した時の感動もひとしおです。

あすまいも
あすまいも

私の場合は大きなプラモデルを組み立てているようで作成過程もとても楽しむことが出来ました。

まとめ:設計の経験や知識がなくてもオリジナルラックの製作は出来る!

今回は実例をもとにスペーシアパイプを使ったラックの設計から製作について解説をしました。

簡単な構造のラック程度であれば今回紹介した手順と方法で設計できると思います。

部材の購入については公式ショップ スペーシア公式【スパクリショップ】をおすすめさせて頂きまた。

他社製品にはないお洒落なパール系カラーのパイプがあり、1mm単位でパイプの長さを指定して購入する事が可能です。

価格も店舗に比べると安価で購入できます

部材は軽くて組み立てが簡単なのでDIY初心者の方でもチャレンジしやすく、何より自分の家にジャストフィットのオリジナル製品を作れる事の満足感は大きく完成した時は感動しますよ!

私はパイプやジョイントについて調べるうちに今度は何を作ろうかと次の作品作りのアイデアが色々湧いてきました。

また新しい作品が完成しましたら紹介させて頂きたいと思います。

最後まで読んで頂きありがとうございました!
